幾何系統測量?jī)x

激光幾何測量系統適用于水電，風電核電 ，港口，造紙，軌道交通，設備安裝各種測量和校正。如軋輥平行度，多孔同心度，法蘭平面度

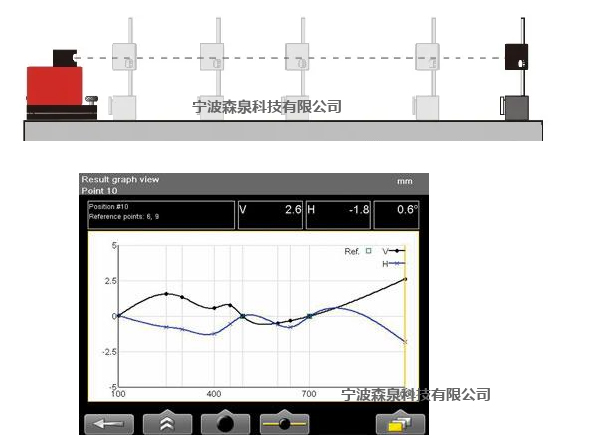

直線度測量將激光束作為參考，可以同時測量水平和垂直方向，將探測器放在需要測量的位置并記錄數值，測量后選擇兩個合適的測量點作為基準線，其他測量點相對于基準線的數值就出來了，測量中可以增加或刪除測量點。

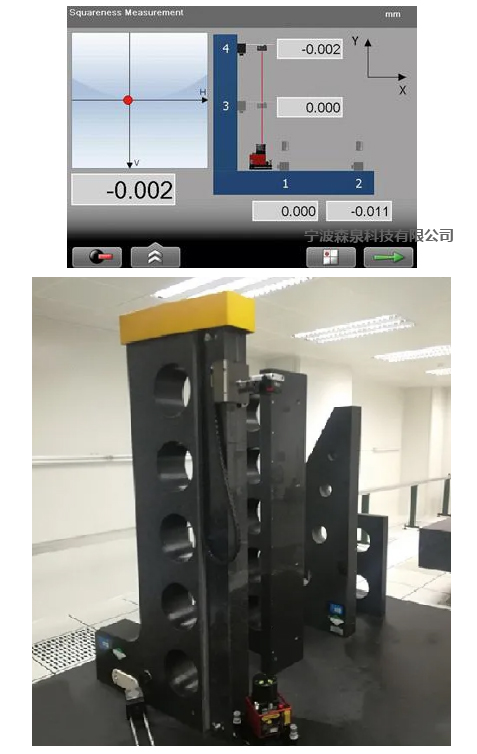

機床垂直度測量、印刷機側板垂直度測量

測量直角時，首先在X方向上測量?jī)牲c(diǎn)并記錄，然后使用激光發射器D22內置的棱鏡，使激光束偏轉90°；在Y方向上測量?jī)牲c(diǎn)并記錄，測量值轉換為角度值，顯示為X與Y方向上的偏差

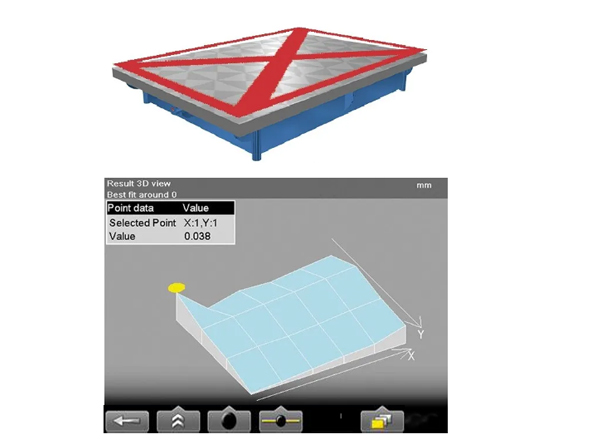

機床平面度測量、底板平面度、扭曲度測量

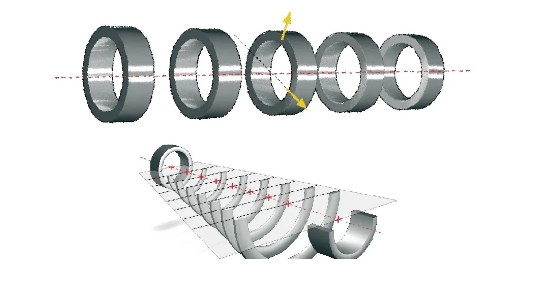

多孔同心度測量

孔同心度測量系統采用了無線測量技術,測量程序會引導操作者進行測量,方便了對于軸承座的控制和調整。最大測量跨距40m ,最高測量精度可達0.0001mm。

孔的直線度測量以紅色可見激光束作為參考，與傳統方法相比,更加快速,簡單,精準。
